So erstellen Sie eine perfekte Leiterplattenstückliste: Fehlen Ihnen diese Tipps?

Einführung

Was genau ist die Stückliste für Leiterplatten? Dies ist eine entscheidende Frage, die im Mittelpunkt einer effizienten Leiterplattenbeschaffung steht. Einfach gesagt, Die Stückliste für Leiterplatten ist eine umfassende Liste, die alle Rohstoffe, elektronischen Komponenten, montierten und halbmontierten Teile sowie alles andere umfasst, was für die Herstellung einer Leiterplatte erforderlich ist. Bei dieser Liste handelt es sich nicht nur um eine Bestandsaufnahme; Es ist die Blaupause für eine erfolgreiche Leiterplattenfertigung.

Aber wie steigert eine gut vorbereitete Stückliste die Beschaffungseffizienz? In diesem Artikel geht es darum, die Komplexität der PCB-Stückliste zu entschlüsseln und praktische Einblicke in die Optimierung der damit verbundenen Beschaffungsprozesse zu geben. Unser Ziel ist es, Beschaffungsfachleute dabei zu unterstützen, die Stückliste zu verstehen, zu verwalten und ihr volles Potenzial auszuschöpfen, um dadurch ihre Arbeitsabläufe zu rationalisieren und den Gesamterfolg des Projekts zu steigern.

Die Rolle der Stückliste bei der Leiterplattenmontage

Beschaffungs- und Produktionsphasen:

Bei der Leiterplattenbestückung ist die Stückliste nicht nur in der Beschaffungsphase, sondern auch im gesamten Produktionsprozess unverzichtbar. Es dient als detaillierter Leitfaden für die Beschaffung der richtigen Komponenten und ist gleichermaßen wichtig für die Montagelinie, wo es sicherstellt, dass jedes Teil richtig platziert und verwendet wird. Diese umfassende Liste trägt dazu bei, sowohl die Beschaffungs- als auch die Fertigungsphase zu rationalisieren, das Fehlerrisiko zu reduzieren und sicherzustellen, dass das Projekt den geplanten Zeitplan und das geplante Budget einhält.

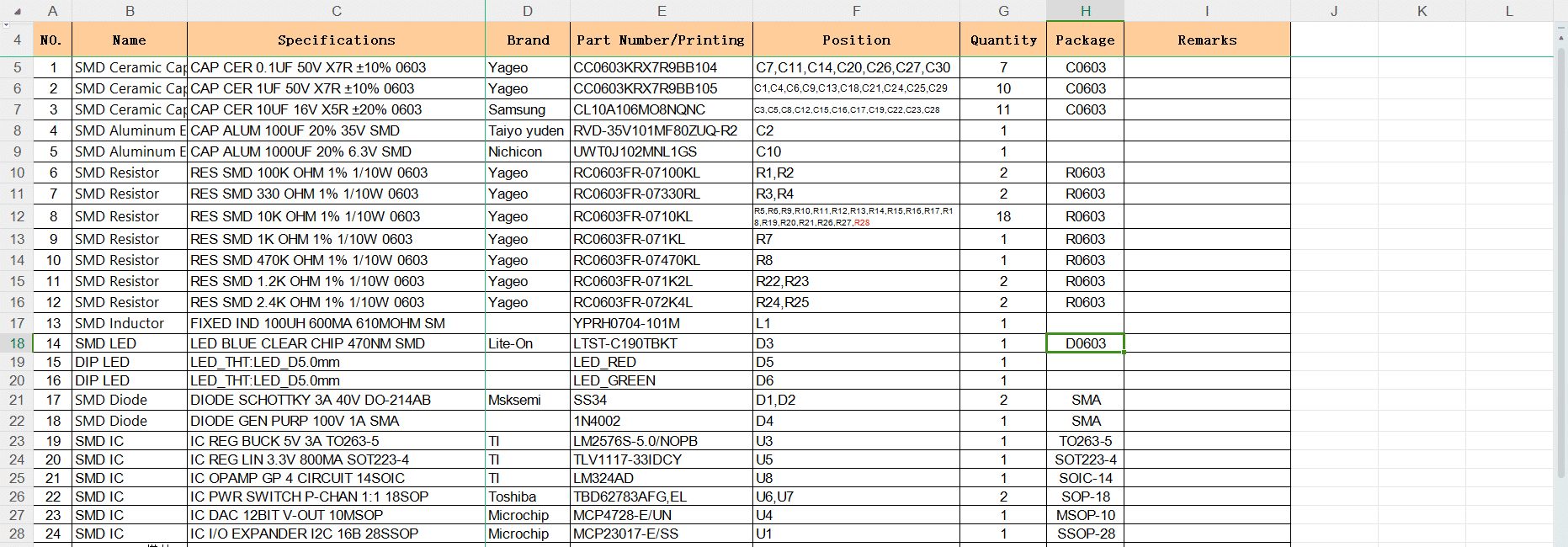

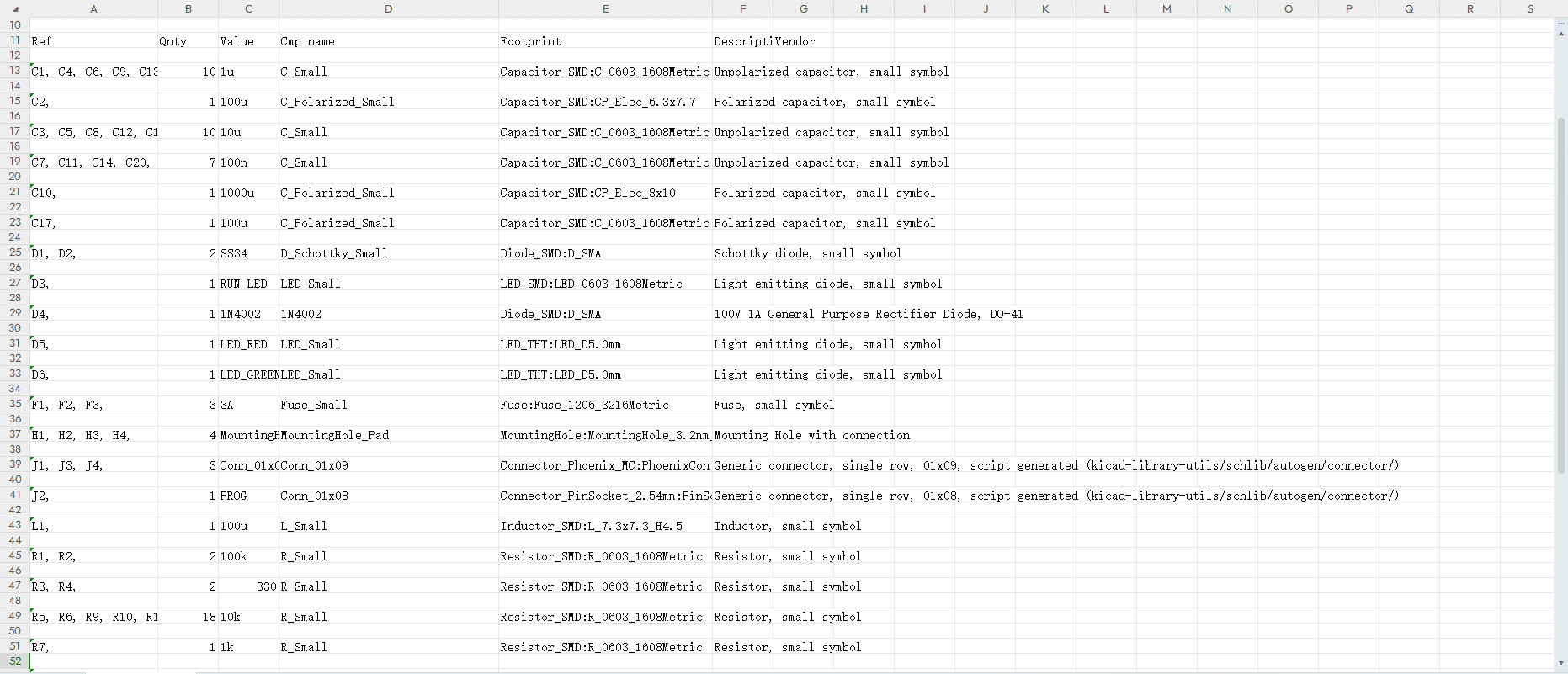

Schlüsselkomponenten einer PCB-Stückliste

• 1. Teilnummern: Die eindeutige Kennung jeder Komponente ist entscheidend, um sicherzustellen, dass die richtigen Teile beschafft und verwendet werden. Diese Präzision ist der Schlüssel zur Verhinderung von Verwechslungen und zur Wahrung der Integrität des PCB-Designs.
• 2. Hersteller: Die Angabe des Herstellernamens für jede Komponente hilft bei der Beschaffung authentischer und hochwertiger Teile. Es hilft bei der Qualitätskontrolle und kann bei der Prüfung von Garantieansprüchen oder der Suche nach bestimmten Komponenten zur Reparatur oder zum Austausch von entscheidender Bedeutung sein.
• 3. Detaillierte Beschreibungen: Besonderheiten wie Größe, Farbe und elektrische Eigenschaften sind erforderlich, um Komponenten zu identifizieren und zu unterscheiden und sicherzustellen, dass sie perfekt in das PCB-Design passen.
• 4. Mengenanforderungen: Die Angabe der erforderlichen Anzahl jeder Komponente ist für die Bestandskontrolle und die Vermeidung von Produktionsverzögerungen aufgrund von Teileknappheit von entscheidender Bedeutung.
• 5. Informationen zur Montage und Platzierung: Details darüber, wie und wo Komponenten auf der Leiterplatte platziert werden sollen, sind für den Montageprozess von entscheidender Bedeutung und gewährleisten Genauigkeit und Effizienz.
• 6. Verpackungstypen und Schichtspezifikationen: Informationen zur physischen Verpackung und Lagenplatzierung von Komponenten sind für die Montage von entscheidender Bedeutung, insbesondere bei komplexen, mehrschichtigen Leiterplattendesigns.
• 7. Alternativen und hierarchische Struktur: Vorschläge für Ersatzkomponenten und eine organisierte Stücklistenstruktur tragen zu reibungsloseren Beschaffungs- und Montageprozessen bei.
• 8. Lebenszyklusphasen: Das Verständnis der Phasen jeder Komponente in ihrem Lebenszyklus unterstützt ein effektives Projektmanagement, insbesondere bei der Einführung neuer Produkte.

Bewältigung der Herausforderungen bei Stücklisten (BOM) bei Angeboten für Leiterplattenbestückungen

Haben Sie schon einmal auf ein Angebot für ein PCB-Projekt gewartet, nur um dann von einer einzelnen Komponente aufgehalten zu werden, die einer Bestätigung bedarf? Dies ist ein häufiges Szenario in den frühen Phasen der Beschaffung. Diese kleinen Details in einer Stückliste, die oft übersehen werden, können zu erheblichen Verzögerungen und Frustrationen führen. Lassen Sie uns über einige dieser bekannten Herausforderungen sprechen und wie Sie sie effektiv meistern.

H3: Ist der Austausch von Komponenten in Angeboten für Leiterplattenbestückungen akzeptabel?

In Angeboten für Leiterplattenbestückungen kann sich aus mehreren Gründen die Notwendigkeit eines Komponentenaustauschs ergeben, darunter hohe Kosten, abgekündigte Artikel oder importbedingte Verzögerungen.

Um dieses Problem anzugehen, ist ein klarer Kommunikationsprozess mit Lieferanten von entscheidender Bedeutung. Für mögliche Substitutionen sollten die Lieferanten angewiesen werden, Spezifikationsblätter der alternativen Komponenten zur Genehmigung bereitzustellen. Dadurch wird sichergestellt, dass die Funktionalität der ausgetauschten Teile den ursprünglichen Anforderungen entspricht. Der Einsatz von Komponenten hochwertiger chinesischer Marken kann eine praktikable Strategie sein, da diese häufig die erforderlichen Spezifikationen zu einem günstigeren Preis erfüllen, was dies zu einer gängigen und praktischen Lösung bei der Leiterplattenbestückung macht.

Warum sind detaillierte Komponenteninformationen in Angeboten für Leiterplattenbestückungen wichtig?

Die Bedeutung detaillierter Komponenteninformationen in Angeboten für Leiterplattenbestückungen geht über bloße Beschreibungen hinaus. Es umfasst die Notwendigkeit vollständiger Teilenummern, da unterschiedliche Suffixe auf Abweichungen in der Verpackung und anderen Spezifikationen hinweisen können. Darüber hinaus ist die Angabe präziser Angaben zur Komponentenverpackung von entscheidender Bedeutung. Dieser Detaillierungsgrad gewährleistet nicht nur die Genauigkeit der Angebote, sondern hilft auch bei der effektiveren Berechnung der Montagekosten. Präzise Komponenteninformationen, wie genaue Teilenummern und Verpackungsdetails, ermöglichen es Lieferanten, genauere Angebote abzugeben, helfen bei der Vorhersage potenzieller Montageherausforderungen und tragen so zu einem reibungsloseren PCB-Montageprozess bei.

Wie wichtig ist es, in einer Stückliste besondere Anforderungen an Komponenten festzulegen?

Es ist von entscheidender Bedeutung, spezielle Anforderungen für Komponenten in einer Stückliste anzugeben, z. B. die Montage auf der Rückseite oder Anweisungen zur Nichtinstallation. Klare Hinweise verhindern Montagefehler und stellen sicher, dass die Leiterplatte bestimmungsgemäß hergestellt wird. Die Vernachlässigung dieser Details kann zu kostspieligen Nacharbeiten und Materialverschwendung führen, was sich erheblich auf das Budget und den Zeitplan des Projekts auswirkt. Daher ist die genaue Dokumentation aller individuellen Komponentenanforderungen für eine effiziente, kostengünstige und fehlerfreie Leiterplattenbestückung von entscheidender Bedeutung.

Bei der effektiven Verwaltung der Stücklisten (BOM) in Angeboten für Leiterplattenbestückungen kommt es auf Vorbereitung und Gründlichkeit an. Indem Sie sicherstellen, dass Ihre Stückliste von Anfang an detailliert und klar ist, können Sie den Bedarf an hin- und hergehender Kommunikation erheblich reduzieren. Dieser proaktive Ansatz rationalisiert nicht nur den Prozess, sondern steigert auch die Gesamteffizienz. In Fällen, in denen Unsicherheiten auftreten, denken Sie daran, dass Klarstellungen von Ihren Lieferanten zusammen mit der Bereitstellung verfügbarer physischer Muster oder Bilder diese Probleme schnell lösen können, sodass Ihr Projekt mit minimalen Verzögerungen auf Kurs bleibt.

Abschluss

Das Navigieren durch die Komplexität eines PCB-Projekts erfordert Präzision und Liebe zum Detail, insbesondere im Hinblick auf die Stückliste. Denken Sie daran, dass der Grundstein einer erfolgreichen Leiterplattenbestückung in einer gründlichen Stücklistenvorbereitung und einer optimierten Kommunikation liegt. Dieser Ansatz verhindert nicht nur Pannen; Es schafft die Voraussetzungen für Effizienz und Erfolg bei Ihren Projekten.
