Vergleich der Oberflächenbeschaffenheit von Leiterplatten: ENIG vs. HASL, OSP und mehr

Inhaltsverzeichnis

Haben Sie schon einmal darüber nachgedacht, warum bestimmte elektronische Geräte scheinbar besser funktionieren als andere oder warum manche Gadgets deutlich länger halten? Die Antwort könnte näher sein, als Sie denken, direkt auf der Oberfläche ihrer Leiterplatten (PCBs). In der wettbewerbsintensiven Welt der Elektronikfertigung können die auf mikroskopischer Ebene getroffenen Entscheidungen makroskopische Auswirkungen haben. Die Entscheidung hängt oft von der Art der Oberflächenbehandlung der Leiterplatte ab. speziell PCB ENIG, ein Finish, das immer wieder hervorsticht.

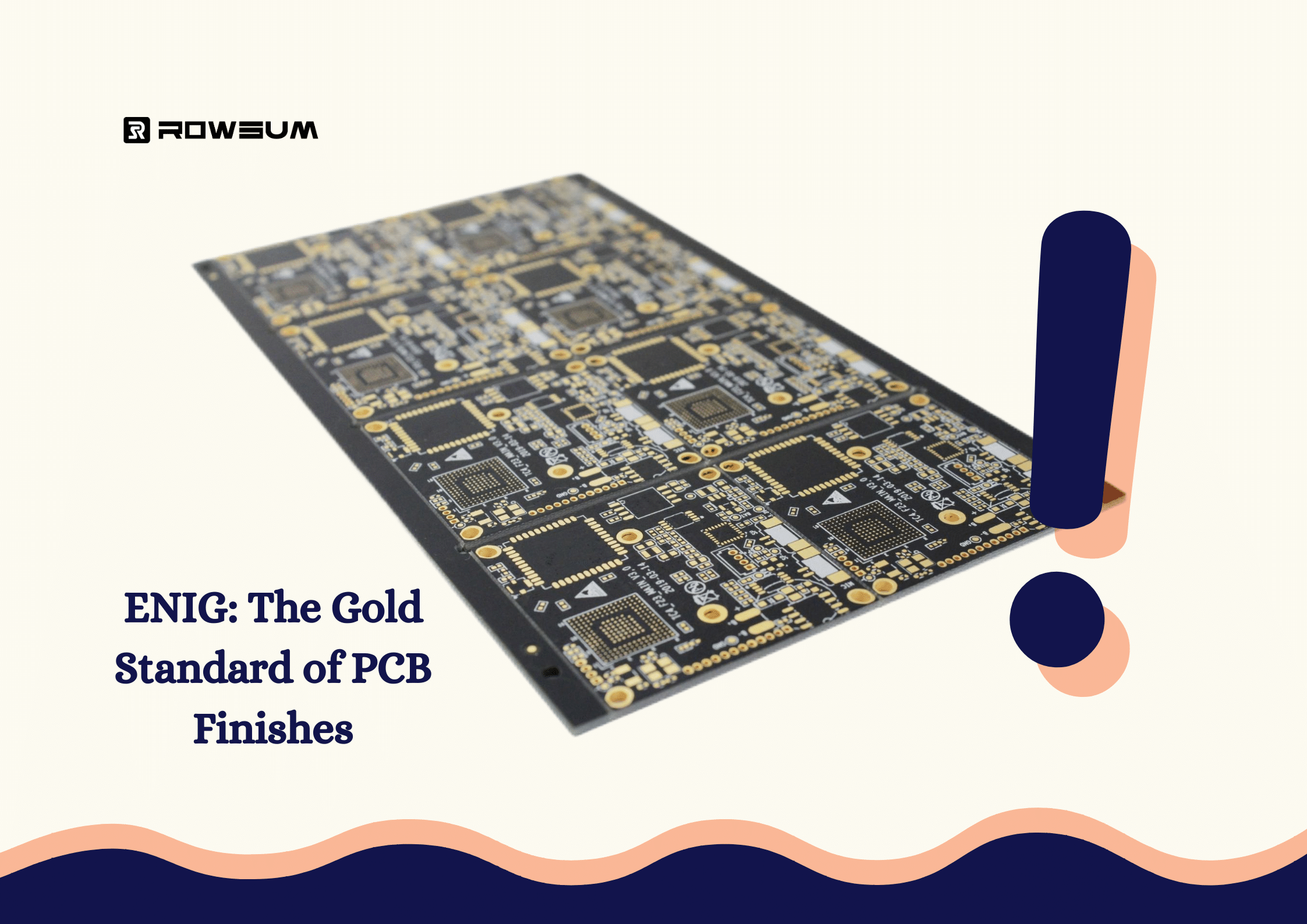

Warum ist ENIG so besonders? ENIG steht für Electroless Nickel Immersion Gold, eine erstklassige Veredelungsmethode für Leiterplatten. Es bietet eine verbesserte Leitfähigkeit, eine außergewöhnliche Oxidationsbeständigkeit und fördert die Langlebigkeit des Geräts. Für Fachleute in der Elektronikindustrie, die sowohl Wert auf Haltbarkeit als auch Effizienz legen, werden Leiterplatten mit ENIG-Oberfläche häufig bevorzugt.

Was ist PCB ENIG?

Tauchen Sie ein in die Welt des stromlosen Nickel-Immersionsgoldes:

Chemisches Nickel-Immersionsgold, bekannt als ENIG, ist ein einzigartiger Ansatz zur Oberflächenveredelung von Leiterplatten. ENIG besteht aus zwei unterschiedlichen Schichten und spielt eine entscheidende Rolle bei der Verbesserung der Leistung und Langlebigkeit elektronischer Geräte.

  • Nickel-Phosphor-Legierungsschicht: Diese Grundschicht, überwiegend eine Mischung aus Nickel und Phosphor, haftet direkt auf der Kupferoberfläche der Leiterplatte. Seine Hauptfunktion besteht darin, als Schutzschild zu dienen, das Kupfer vor dem Rosten zu schützen und eine feste Grundlage für die darauf folgende Goldschicht zu schaffen.
  • Immersionsgold: Obwohl diese Schicht dünn sein mag, kann ihre Bedeutung nicht genug betont werden. Es ist der Schutzschild für das darunter liegende Nickel.

Über die Dicke von ENIG:

  • Nickelschicht: Diese Schicht misst normalerweise zwischen 4 und 7 μm. Es ist wie eine stabile Wand, die vor Korrosion schützt und eine solide Bühne für die darauf folgende Goldschicht bildet.
  • Goldschicht: Es handelt sich um eine hauchdünne Schicht, oft zwischen 0,05 und 0,23 μm. Aber lassen Sie sich nicht von seiner geringen Größe täuschen. Es ist der Hüter der Nickelschicht und ein Verfechter der Lötbarkeit.

Was ist in ENIG?

  • Die Nickel-Phosphor-Schicht ist hauptsächlich eine Mischung aus Nickel und Phosphor. Einfach aber effektiv.

Der Weg zur Anwendung von ENIG auf einer Leiterplatte:

  • Schritt 1: Reinigung: Als Erstes stellen wir sicher, dass die Leiterplattenoberfläche blitzsauber ist. Keine unerwünschten Gäste erlaubt!
  • Schritt 2: Aktivierung: Wir bereiten die Kupferpads auf der Leiterplatte mit einem Palladiumkatalysator vor. Betrachten Sie es als einen Weckruf für die Kupferpads.
  • Schritt 3: Nickelzeit: Es folgt ein chemischer Tanz, und eine Nickelschicht bedeckt elegant die aktivierten Kupferpads.
  • Schritt 4: Der große Auftritt des Goldes: Die Leiterplatte nimmt ein Goldbad und eine feine Goldschicht legt sich über das Nickel.

Vorteile der Verwendung von ENIG für PCB

Verbesserte Leitfähigkeit

Einer der Hauptgründe, warum sich Hersteller für ENIG entscheiden, ist seine überlegene elektrische Leitfähigkeit. Die Goldschicht sorgt für minimalen Signalverlust und ist somit ideal für Hochfrequenzanwendungen.

Technisches Detail: Gold als Metall weist bei Messung bei Umgebungstemperatur eine Leitfähigkeit von nahezu 45 Millionen Siemens pro Meter (S/m) auf. Diese hohe Leitfähigkeit gewährleistet einen minimalen Signalverlust und macht ENIG ideal für Hochfrequenzanwendungen.

Außergewöhnliche Oxidationsbeständigkeit

Die Goldschicht in ENIG fungiert als Barriere gegen Umwelteinflüsse und verhindert Oxidation. Dadurch wird sichergestellt, dass die Leiterplatte auch unter schwierigen Bedingungen funktionsfähig bleibt und ihre Lebensdauer verlängert wird.

Verbesserte Lötbarkeit

ENIG-beschichtete Leiterplatten bieten eine hervorragende Lötbarkeit. Die Goldschicht sorgt für eine gleichmäßige und glatte Oberfläche und fördert zuverlässige Lötverbindungen, die für eine optimale Gerätefunktionalität entscheidend sind.

RoHS-Konformität

ENIG-Oberflächen entsprechen der RoHS-Richtlinie (Restriction of Hazardous Substances). Das bedeutet, dass Leiterplatten mit ENIG-Oberflächen keine schädlichen Chemikalien enthalten, was sie umweltfreundlich und für den Einsatz in verschiedenen Anwendungen geeignet macht.

Konsistente Dicke

Ein charakteristisches Merkmal von ENIG ist die konstante Dicke seiner Goldschicht, die normalerweise zwischen 1 und 2 μm liegt. Diese Einheitlichkeit trägt zur stabilen Leistung der Leiterplatte bei.

Langfristige Zuverlässigkeit

Mit seinem zweischichtigen Schutz garantiert PCB ENIG langfristige Zuverlässigkeit. Die Kombination aus Nickel und Gold bietet Schutz vor Verschleiß, Korrosion und Umwelteinflüssen und gewährleistet so die Langlebigkeit der Leiterplatte.

Technischer Einblick: Die kombinierte Abschirmung aus Nickel und Gold sorgt für Verschleißfestigkeit, Schutz vor Korrosion und widersteht Umwelteinflüssen. Die Nickelschicht enthält oft 4-9% Phosphor, was die Korrosionsbeständigkeit erhöht.

Optisch ansprechende Oberfläche

Über seine funktionalen Vorteile hinaus verleiht ENIG Leiterplatten ein glänzendes, goldenes Finish. Dadurch sieht die Platine nicht nur hochwertig aus, sondern erleichtert auch die Sichtprüfung, da Mängel leichter zu erkennen sind.

Geeignet für Fine-Pitch-Komponenten

Aufgrund seiner flachen Oberfläche ist ENIG ideal für Leiterplatten mit Fine-Pitch-Komponenten. Dies garantiert eine präzise Platzierung und Lötung kleinster Komponenten, was in der heutigen Elektronik, die auf kompakte Designs setzt, unerlässlich ist.

Nachteile:

Obwohl ENIG zahlreiche Vorteile bietet, ist es wichtig, sich seiner potenziellen Mängel bewusst zu sein:

Preisüberlegungen: Normalerweise ist ENIG im Vergleich zu Ausführungen wie HASL teurer.

Schwierigkeiten bei der Nacharbeit: Aufgrund der Ebenheit und Beschaffenheit der Goldschicht kann die Nachbearbeitung oder Reparatur ENIG-beschichteter Leiterplatten eine größere Herausforderung darstellen.

Signalverlust im Laufe der Zeit: Über längere Zeiträume, insbesondere bei Hochfrequenzanwendungen, kann es zu einer leichten Verschlechterung der Signalqualität kommen.

Black-Pad-Phänomen: Dies bezieht sich auf eine Herstellungsherausforderung, die manchmal mit dem ENIG-Prozess verbunden ist.

Potenzial für „Black Nickel“: Dies geschieht, wenn die Nickelschicht oxidiert, bevor die Goldschicht aufgetragen wird, wodurch die Integrität der Lötverbindung beeinträchtigt wird. Dieses Problem tritt auf, wenn die Nickellösung einen Überschuss an Phosphor enthält, was zur Korrosion der Nickelschicht führt.

ENIG im Vergleich zu alternativen Oberflächenveredelungen

Die Wahl der richtigen Oberflächenbeschaffenheit für Leiterplatten ist entscheidend. Jede Art von Finish hat ihre einzigartigen Eigenschaften, Vor- und potenziellen Nachteile. Sehen wir uns an, wie ENIG im Vergleich zu anderen beliebten Optionen abschneidet:

ENIG vs. HASL (Heißluft-Lötnivellierung)

  • Vorteile von HASL: Wirtschaftlich und eine beliebte Wahl. Gut geeignet für Durchgangslochbauteile.
  • Einschränkungen von HASL: Kann unebene Oberflächen aufweisen, weniger geeignet für Fine-Pitch-Komponenten.
  • Vergleich: Während HASL einen Kostenvorteil bietet, bietet ENIG eine glattere Oberfläche, was es zur ersten Wahl für moderne Elektronik macht, die Fine-Pitch-Komponenten verwendet.

ENIG vs. OSP (Organische Lötschutzmittel)

  • Vorteile von OSP: Flache Oberfläche, umweltfreundlich und kostengünstig.
  • Nachteile von OSP: Begrenzte Haltbarkeit, nicht ideal für mehrere Reflow-/Montageprozesse.
  • Vergleich: ENIG hat eine längere Haltbarkeit und passt sich besser an verschiedene Montageverfahren an, was es zu einer vertrauenswürdigen Option für komplizierte elektronische Geräte macht.

ENIG vs. Immersion Silver

  • Vorteile von Immersionssilber: Flache Oberfläche, gut für Fine-Pitch-Komponenten.
  • Nachteile von Immersionssilber: Läuft leicht an, reagiert empfindlich auf Handhabung und Umgebungsbedingungen.
  • Vergleich: Während beide flache Oberflächen bieten, ist ENIG robuster gegenüber Umwelteinflüssen und Handhabung und gewährleistet Langlebigkeit und Zuverlässigkeit.

ENIG vs. Immersion Tin

  • Vorteile von Tauchzinn: Flache Oberfläche, bleifrei.
  • Nachteile von Immersionszinn: Empfindlich bei der Handhabung, kann mit der Zeit Haarbildung verursachen.
  • Vergleich: Die Goldschicht von ENIG bietet einen besseren Schutz vor Umwelteinflüssen und bildet keine Whisker, was es zu einer stabileren und zuverlässigeren Wahl macht.

ENIG vs. elektrolytisches Nickel/Gold (Hartgold)

  • Vorteile von Hartgold: Langlebig, ideal für Kantenverbinder.
  • Nachteile von Hartgold: Teuer, aufgrund seiner Härte nicht zum Löten geeignet.
  • Vergleich: Während Hartgold haltbarer ist, bietet ENIG eine bessere Lötbarkeit und ist für die gesamte Leiterplattenabdeckung kostengünstiger.
Merkmals-/OberflächenbeschaffenheitsmethodeENIGHASLOSPImmersionssilberImmersionszinnHartes Gold
GlätteExzellentGerechtGutGutGutGerecht
OxidationsbeständigkeitExzellentGerechtGutGerechtGerechtGut
LötbarkeitExzellentGutGerechtGutGutArm
KostenHöherUntereMittelMittelMittelHöchste
Schwierigkeiten bei der NacharbeitMäßigEinfachEinfachEinfachEinfachHart
ÄsthetikExzellentGutGerechtGutGerechtExzellent
RoHS-KonformitätJaHängt davon ab (bleifreie Versionen verfügbar)JaJaJaKommt darauf an
Signalverlust im Laufe der ZeitGering (bei Hochfrequenzanwendungen)MäßigNiedrigNiedrigNiedrigNiedrig
Anfälligkeit für „Black Pad“JaNEINNEINNEINNEINNEIN

Wählen Sie ENIG für Ihre PCB-Anforderungen

Im weiten Bereich der Elektronikfertigung kann die Auswahl der richtigen Oberflächenbeschaffenheit für Leiterplatten eine entscheidende Entscheidung sein. ENIG gilt aufgrund seiner unzähligen Vorteile oft als Top-Anwärter. Doch wann sollten Sie sich konkret für ENIG entscheiden?

Wann ist ENIG die richtige Wahl?

  1. Hochfrequenzanwendungen: Geräte, die in Hochfrequenzumgebungen betrieben werden, erfordern eine konsistente Signalintegrität. Die hervorragende Leitfähigkeit von ENIG macht es in solchen Szenarien zur ersten Wahl.
  2. Fine-Pitch-Komponenten: Moderne Leiterplattendesigns umfassen häufig Komponenten mit sehr engen Pinabständen. Die glatte Oberfläche von ENIG garantiert präzises Löten und Verbinden und minimiert das Risiko von Fehlern.
  3. Langzeitlagerung: Wenn Ihr Produktionszyklus die Lagerung unbestückter Leiterplatten über einen längeren Zeitraum umfasst, sorgt die Oxidationsbeständigkeit von ENIG dafür, dass sie in makellosem Zustand bleiben und bei Bedarf zur Montage bereit sind.
  4. Bleifreie Anforderungen: Angesichts des globalen Wandels hin zu einer umweltfreundlichen Fertigung ist die Einhaltung der RoHS-Standards von entscheidender Bedeutung. ENIG bietet eine konforme und zuverlässige Lösung und stellt sicher, dass Ihre Produkte den internationalen Vorschriften entsprechen.
  5. Kostenüberlegungen: Es ist wichtig zu beachten, dass ENIG zwar zahlreiche Vorteile bietet, im Vergleich zu herkömmlichen Oberflächen wie HASL-LF jedoch in der Regel höhere Kosten verursacht.

FAQ zu ENIG PCB

  1. Was bedeutet ENIG im PCB-Kontext?
    • ENIG steht für Electroless Nickel Immersion Gold und bezeichnet eine spezielle PCB-Oberflächenbehandlung, die PCBs vor Korrosion und verschiedenen Mängeln schützen soll. Bei dieser Technik wird ein zweistufiger Metallüberzug verwendet, bei dem eine zarte Goldschicht auf einer stromlosen Nickelbasis ruht.
  2. Warum sollten Sie sich für ENIG-Leiterplatten entscheiden? Was sind seine Vorteile?
    • ENIG-beschichtete Leiterplatten sind wie die Schweizer Taschenmesser der Leiterplattenwelt. Sie sind glatt, beständig gegen Oxidation, haben eine gute elektrische Leistung, sind hitzebeständig, halten lange und sind umweltfreundlich.
  3. Was sind die Nachteile von ENIG-Leiterplatten?
    • Nichts ist perfekt. ENIG-Leiterplatten können teurer sein, etwas schwierig zu reparieren, wenn es ein Problem gibt, es kann über einen längeren Zeitraum zu geringfügigen Signalproblemen kommen, und es gibt dieses sogenannte „Black-Pad“-Problem, auf das man achten muss.
  4. Ist die ENIG-Beschichtung bleifrei?
    • Ja, die ENIG-Beschichtung ist bleifrei und entspricht der RoHS-Richtlinie, wodurch sie umweltfreundlich ist.
  5. Wie dick ist die ENIG-Beschichtung auf Leiterplatten?
    • Die Nickelschicht ist normalerweise zwischen 4 und 7 μm dick, während die Goldschicht nur 0,05 – 0,23 μm dick ist.
  6. Wie lässt sich die ENIG-Beschichtung mit der Hartvergoldung vergleichen?
    • ENIG und Hartvergoldung unterscheiden sich in mehreren Punkten, unter anderem in der Art der Goldbefestigung, der Dicke, den Kosten und der Eignung zum Löten.
  7. Wie lange ist ENIG PCB haltbar?
    • ENIG-Leiterplatten können durchschnittlich 12 Monate gelagert werden und bieten im Vergleich zu anderen Oberflächen eine längere Haltbarkeit.
  8. Wie kann es zu Oxidation auf einer ENIG-Leiterplatte kommen?
    • Wenn die Dichte von Gold und Nickel unter die erforderlichen Schwellenwerte sinkt, können sie porös werden und zu Oxidation führen. Falsche Handhabung wie direkter Kontakt oder suboptimale Lagerbedingungen können dieses Problem noch verschlimmern.
  9. Welche Überlegungen sind für die ENIG-Beschichtung wichtig?
  • Wenn Sie eine ENIG-Beschichtung in Betracht ziehen, ist es wichtig, sich der Kosten, der Möglichkeit von Black-Pad-Problemen und der spezifischen Anforderungen des Beschichtungsprozesses bewusst zu sein.

Abschluss

In der riesigen Landschaft der Elektronikfertigung bestimmen oft die Nuancen die Geschichte. ENIG ist keine bloße Wahl, sondern eine strategische Entscheidung, die den Kern der Gerätezuverlässigkeit und -effizienz beeinflusst. Es ist der stille Champion hinter vielen leistungsstarken Elektronikgeräten und unterstreicht das Sprichwort: Exzellenz liegt im Detail. Während sich die Branche weiterentwickelt, werden diese Details die Spitzenreiter von den Anhängern unterscheiden, und ENIG wird zweifellos eine entscheidende Rolle bei dieser Unterscheidung spielen.
