Введение
Какие факторы влияют на выбор цвета печатных плат и какую роль эти цвета играют в их функциональности и дизайне? В мире электроники цвет печатной платы (PCB) выходит далеко за рамки простой эстетической ценности; это неотъемлемая часть функциональности платы.
Знакомый зеленый слой, видимый поверх большинства печатных плат, известен как паяльная маска. Этот слой имеет решающее значение для определения цвета печатной платы и играет ключевую роль в ее функциональности. Он действует как изолятор медных дорожек цепи, предотвращая короткие замыкания и защищая от вредного воздействия окружающей среды. Выбор зеленого цвета в качестве стандартного цвета обусловлен его способностью сбалансировать стоимость, технологичность и простоту проверки. Этот цвет обеспечивает превосходный контраст, помогая обнаружить неисправности. И наоборот, черные печатные платы обычно используются в приложениях, где рассеивание тепла имеет решающее значение, а белые печатные платы предпочтительны в Светодиодные приложения для улучшения отражения света и эффективности.
Роль, состав и история зеленых чернил для печатных плат
Зеленая паяльная маска, которая сейчас является основным продуктом проектирования печатных плат, имеет историю, уходящую корнями в эволюцию производства электроники. Этот отчетливый зеленый слой – это больше, чем просто выбор цвета, он является важнейшим компонентом функциональности печатной платы. Технически известная как паяльная маска, она сделана из специального полимера — обычно эпоксидной смолы, смешанной с зеленым пигментом. Этот состав служит для защиты медных цепей от воздуха, влаги и возможного короткого замыкания, а также обеспечивает прочную, пригодную для пайки поверхность.
На заре производства печатных плат, после Второй мировой войны, отрасль столкнулась с проблемами, связанными с незащищенными медными дорожками. Эти следы были подвержены коррозии и повреждениям, что приводило к частым отказам. Появление паяльных масок в конце 1950-х и 1960-х годах ознаменовало значительный прогресс. Однако эти первоначальные применения были простыми и им не хватало точности современных методов.
Выбор зеленого цвета изначально был обусловлен доступностью и совместимостью материалов. Зеленые пигменты были одними из первых, совместимых с эпоксидными смолами, используемыми в паяльных масках. Этот цвет обеспечивает превосходный контраст с медными дорожками и типично белой шелкографической маркировкой, что облегчает техническим специалистам проверку и выявление любых проблем. Кроме того, зеленый оттенок меньше напрягал глаза, что является важным фактором для технических специалистов, работающих с печатными платами в течение длительного времени.
По мере развития технологий производства печатных плат зеленая паяльная маска стала отраслевым стандартом. Эта стандартизация была обусловлена способностью зеленой маски сбалансировать стоимость, технологичность и простоту проверки. Широкое распространение зеленых паяльных масок привело к оптимизации процесса нанесения, что сделало их надежным и экономически выгодным вариантом для производителей печатных плат.
Сегодня зеленая паяльная маска является символом истории и технологического прогресса индустрии печатных плат. Хотя современные достижения привели к появлению различных цветов паяльной маски, зеленый цвет остается свидетельством первых дней инноваций и стандартизации в отрасли. Он символизирует баланс между функциональностью, экономическая эффективностьи технологичность, которая важна при проектировании печатных плат.
Функциональное значение цветовых вариаций при проектировании печатных плат
Зеленые печатные платы:
- Преимущества:
- Управление температурным режимом: Надежность в управлении теплом: Зеленые паяльные маски известны своей эффективной термостойкостью, что делает их пригодными для различных применений.
- Оптимизированное производство: Их повсеместное использование в промышленности привело к тому, что производственные процессы были точно настроены для экологически чистых печатных плат, что повысило эффективность производства.
- Недостатки:
- Эстетическая однородность: Им может не хватать индивидуальности в продуктах, где уникальный дизайн является ключевым фактором.
- Типичное использование: Доминирует в широком спектре электронных устройств, особенно там, где важен баланс стоимости и надежности.
Синие печатные платы:
- Преимущества:
- Эстетическая дифференциация: Предлагает визуально отличную альтернативу, подходящую для потребительских товаров, где внешний вид имеет решающее значение.
- Умеренная термостойкость: обычно обеспечивает баланс между видимостью и тепловыми характеристиками.
- Недостатки:
- Переменная простота проверки: В определенных условиях освещенности контраст может быть не таким эффективным, как у зеленых плат для обнаружения неисправностей.
- Типичное использование: Синие печатные платы часто используются в любительской электронике и учебных наборах, таких как некоторые модели Arduino, где важна внешняя привлекательность.
Красные печатные платы:
- Преимущества:
- Высокая видимость компонентов: Хороший контраст при размещении компонентов, что может оказаться полезным в сложных проектах.
- Отличительный внешний вид: Создает смелый и уникальный вид продуктов, ориентированных на потребителя.
- Недостатки:
- Поглощение тепла: Может поглощать больше тепла, потенциально воздействуя на компоненты, находящиеся в высокотемпературной среде.
- Типичное использование: Красные печатные платы обычно используются в высокопроизводительном компьютерном и игровом оборудовании, где важны как эстетика, так и видимость компонентов.

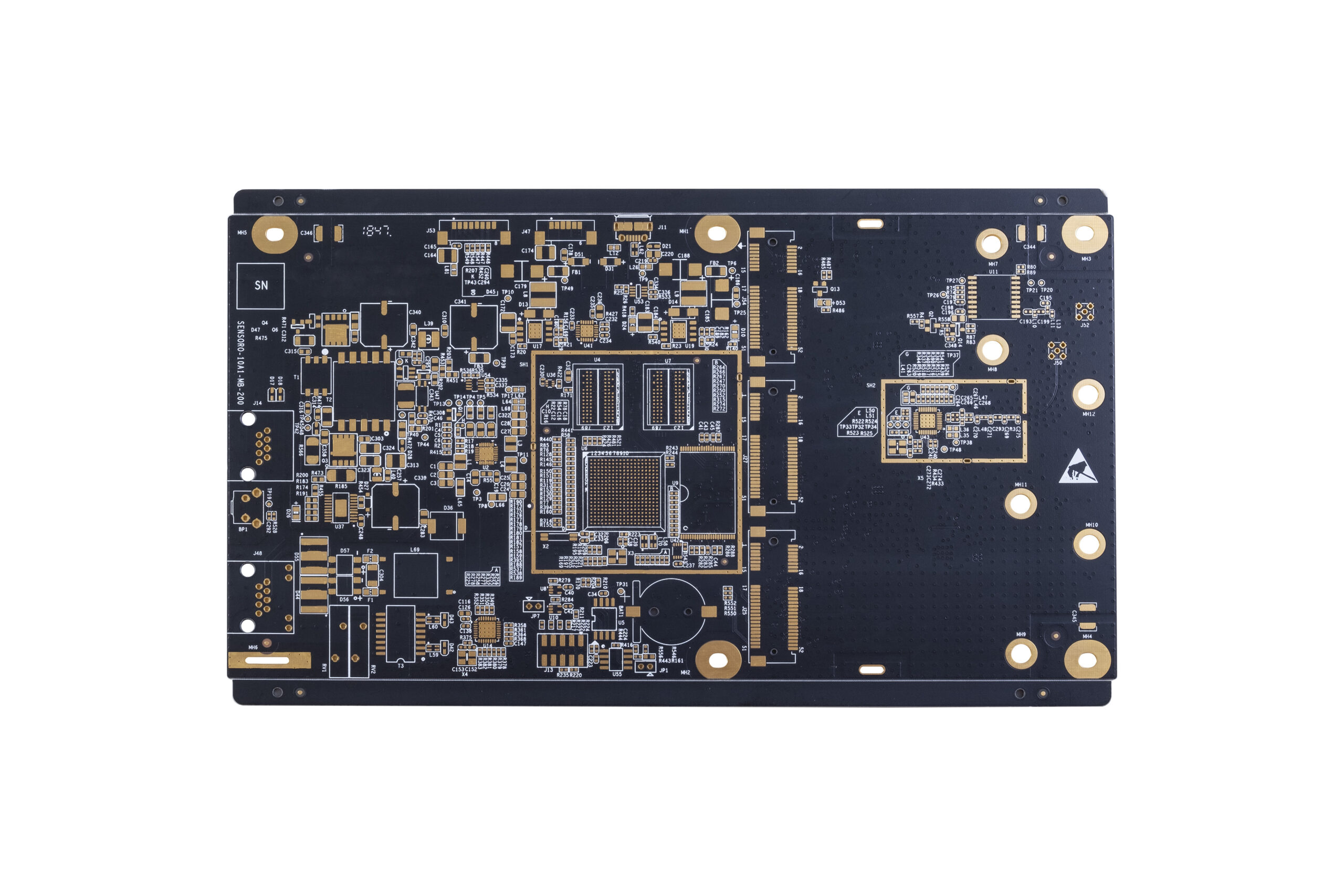

Черные печатные платы:
- Преимущества:
- Эстетика: Обеспечивает элегантный и превосходный внешний вид, идеально подходит для высококачественной электроники.
- Рассеивание тепла: Подходит для применений с более высокими тепловыми нагрузками из-за лучшего поглощения тепла.
- Недостатки:
- Проблемы проверки и ремонта: Низкая контрастность дорожек и площадок может затруднить идентификацию дефектов.
- Типичное использование: Черные печатные платы обычно используются в современной бытовой электронике, такой как смартфоны и роскошные аудиосистемы, где дизайн и управление теплом имеют решающее значение.

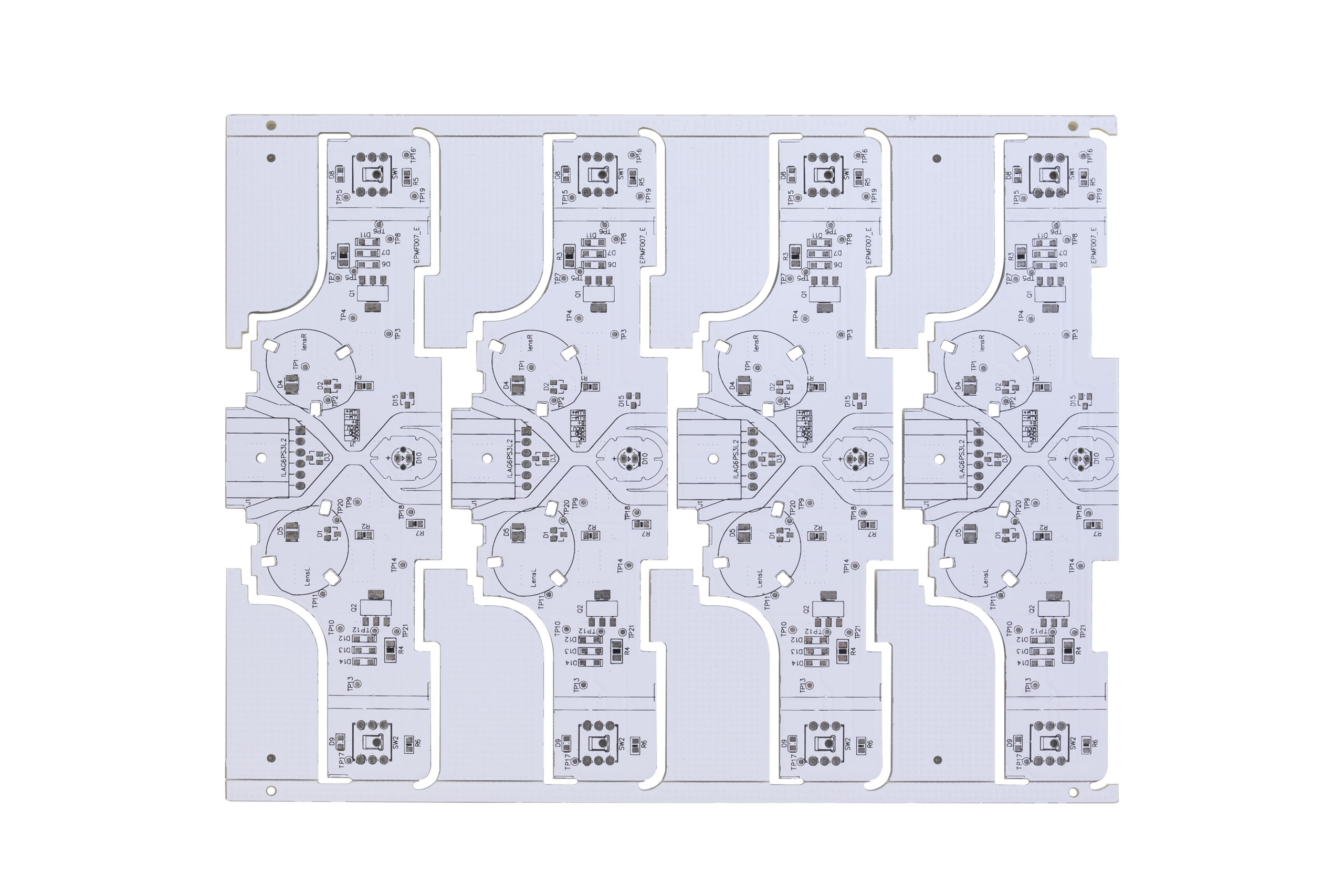

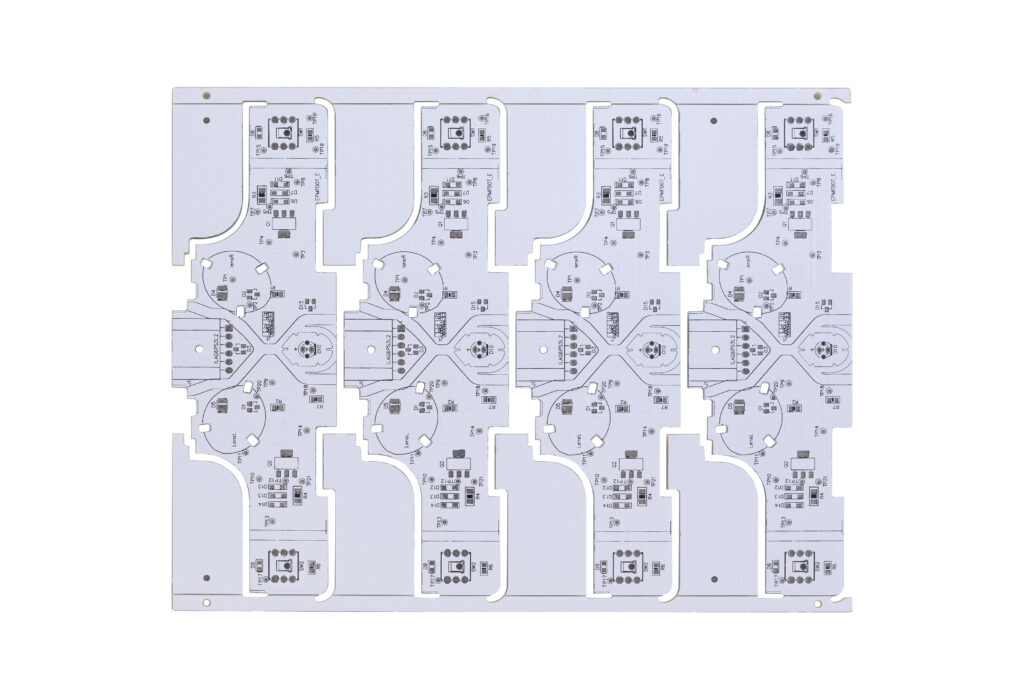

Белые печатные платы:
- Преимущества:
- Отражательная способность: Отлично подходит для светодиодных светильников, поскольку повышает светоотдачу.
- Современный вид: Подходит для устройств, где печатная плата является частью эстетической привлекательности.
- Недостатки:
- Обслуживание: более склонен к появлению видимых пятен и требует осторожного обращения во время сборки.
- Типичное использование: Обычно используется в светодиодных осветительных решениях и декоративной электронике, где печатная плата способствует общему дизайну и эффективности освещения.

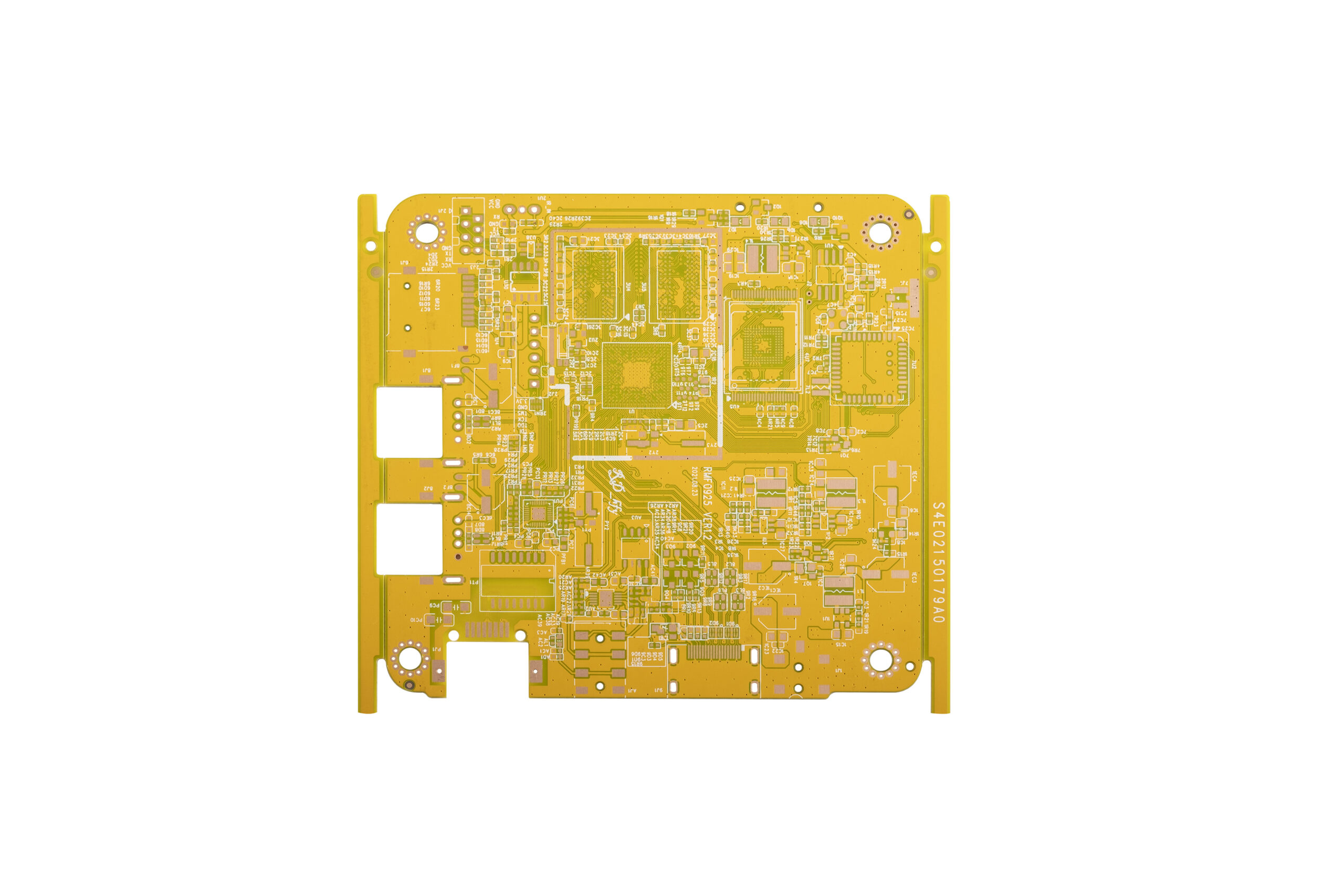

Желтые печатные платы:
- Преимущества:
- Высокая видимость и контрастность: Желтые паяльные маски обеспечивают отличную видимость и высокий контраст между паяльной маской и медными дорожками. Эта особенность делает их подходящими для печатных плат, требующих детальной проверки.
- Эстетично: Обеспечивает яркий и выразительный внешний вид, что может быть выгодно для продуктов, ориентированных на потребителя, где визуальная привлекательность является важным фактором.
- Недостатки:
- Видимость шелкографии: Желтые печатные платы могут создавать проблемы с читаемостью шелкографии, особенно если используются традиционные белые чернила.
- Типичное использование: Желтые печатные платы часто используются в специализированной электронике, где важна визуальная дифференциация, например, в некоторых образовательных или экспериментальных наборах.
Фиолетовые печатные платы:
- Преимущества:
- Уникальная эстетическая привлекательность: Создает уникальный и яркий вид, выделяя их среди более традиционных цветов.
- Хороший контраст с шелкографией: Обеспечивает разумный контраст для маркировки компонентов и видимости трассировки.
- Недостатки:
- Стоимость и доступность: часто более дорогой и менее доступный, чем другие цвета, из-за уникальных требований к пигментам.
- Типичное использование: фиолетовые печатные платы иногда используются в индивидуальных или нишевых электронных продуктах, таких как электроника DIY или мелкосерийное производство, где желательна четкая визуальная идентичность.
Цвет | Ключевые преимущества | Заметные недостатки | Общее использование в продуктах |
---|---|---|---|
Зеленый | Лучше всего подходит для проверок, отраслевой стандарт | Слишком часто для уникальных приложений | Бытовая электроника, такая как телевизоры, компьютеры, бытовая техника. |
Синий | Поразительный внешний вид, хорошее управление теплом | Меньшая видимость при осмотре, чем у зеленого | Проекты электроники своими руками, комплекты образовательной робототехники |
Красный | Яркий внешний вид, дифференциация компонентов | Более высокое поглощение тепла | Игровые консоли, видеокарты высокого класса |
Черный | Элегантный внешний вид, улучшенное поглощение тепла | Трудно проверить | Аудиотехника премиум-класса, продвинутые смартфоны |
Белый | Светоотражающий (идеально подходит для светодиодов), современный внешний вид | Более высокий уровень обслуживания, риск обесцвечивания | Светодиодные ленты, современные устройства умного дома |
Желтый | Отличная видимость и контрастность, привлекательная | Проблемы с читабельностью шелкографии | Специализированное испытательное оборудование, платы прототипов |
Фиолетовый | Уникальный, отличительный для брендинга | Более высокие производственные затраты, меньшая доступность | Нестандартные устройства Интернета вещей, бытовая электроника ограниченным тиражом |
Выбор цвета в зависимости от потребностей проекта – адаптация вашего выбора к конкретному применению
![](https://www.rowsum.com/wp-content/uploads/2023/04/DSCF8732-1024x683.jpg)
![](https://www.rowsum.com/wp-content/uploads/2023/04/DSCF8749-1024x683.jpg)
Когда дело доходит до выбора подходящего цвета паяльной маски для вашей печатной платы, важно учитывать конкретные потребности вашего приложения. Это решение должно сбалансировать функциональные требования, стоимость и эстетику. Вот руководство, адаптированное для различных типов печатных плат:
Оцените потребности конкретного приложения:
- Светодиодные платы: Выбирайте белые паяльные маски из-за их превосходной отражательной способности, повышающей эффективность и яркость светодиодов.
- Высокопроизводительная электроника: Черный идеально подходит там, где рассеивание тепла имеет решающее значение, поскольку он эффективно поглощает тепло.
- Бытовая электроника: для продуктов, в которых печатная плата видна, например некоторых гаджетов, яркие цвета, такие как синий и красный, могут сочетаться с эстетичным дизайном продукта.
- Промышленность и Автомобильная промышленность: Зеленый цвет является надежным вариантом благодаря своей долговечности и экономичности, а черный можно выбрать из-за его термостойкости.
- Медицинское оборудование: Зеленые и желтые паяльные маски обеспечивают видимость и контрастность, необходимые для сложных конструкций и проверок, что важно в медицине.
Учитывайте стоимость и эффективность производства:
- Зеленый: Обеспечивает экономические выгоды благодаря широкому использованию, что приводит к оптимизации и рентабельности производственных процессов.
- Другие (желтый, красный, фиолетовый): Эти цвета могут повлечь за собой более высокие затраты и потенциально снизить эффективность производства из-за меньшей стандартизации.
Потребности в видимости и проверке:
- Высокий контраст: Зеленый и желтый отлично подходят для детальных проверок и сложных схем, обеспечивая превосходную видимость.
- Автоматизированные системы контроля: Системы, часто оптимизированные для зеленых печатных плат, могут быть более эффективными из-за высокой контрастности цвета и его привычности в отрасли.
Эстетика и брендинг:
- Уникальный фирменный стиль: Если печатная плата способствует визуальной привлекательности продукта, выбор уникального цвета, например синего, красного или фиолетового, может улучшить общий дизайн и гармонировать с фирменным стилем.
Краткое руководство по принятию решений:
- Стандартная и общая электроника: Green — лучший выбор благодаря балансу стоимости, эффективности и функциональности.
- Светодиодная и светоориентированная продукция: Белый усиливает отражение света, что делает его предпочтительным выбором.
- Высококачественная бытовая электроника: Черный цвет придает премиальный вид и подходит для продуктов, требующих эффективного управления теплом.
- Специализированная электроника: Желтый или фиолетовый цвет можно выбрать исходя из их отличительного внешнего вида и особых требований к дизайну.
Тщательно учитывая эти факторы, вы можете выбрать цвет паяльной маски для печатной платы, который не только будет соответствовать техническим требованиям вашего проекта, но также будет соответствовать целям дизайна и брендинга вашего продукта. Окончательный выбор должен соответствовать целям вашего проекта, будь то экономическая эффективность, оптимизация производительности или эстетика дизайна.
Заключение
Как мы видели, выбор цвета паяльной маски для печатной платы – это больше, чем просто косметическое предпочтение; это стратегическое решение, которое влияет на функциональность, удобство проверки и эстетику продукта.
